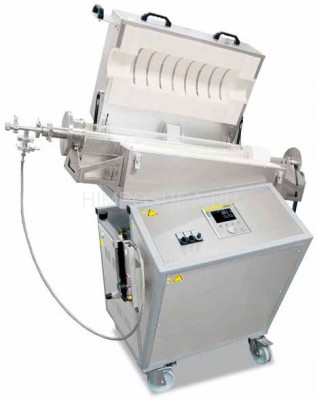

Вращающаяся трубчатая печь Nabertherm RSRB 120-750/11/B400

Компактные вращающиеся трубчатые печи линейного ряда RSRB 80-500/11 - RSRB 120-1000/11 оптимально подходят для режима пакетной обработки. Непрерывное вращение рабочей трубы обеспечивает постоянное перемещение садки. Благодаря специальной форме реактора из кварцевого стекла с суженными концами труб садка удерживается в печи и может подвергаться тепловой обработке в течение любого периода времени; регулируемый нагрев также возможен в соответствии с температурными профилями

Основные характеристики модельного ряда RSRB 80-500/11 - RSRB 120-1000/1 :

- Tмакс 1100 °C
- Термоэлемент типа K
- Корпус из структурообразующих листов (нержавеющая сталь)
- Печь выполнена в виде настольной модели с реактором из кварцевого стекла, открытым с обеих сторон, с суженными концами
- Для опорожнения реактор извлекается из печи. Очень простое извлечение обеспечивается благодаря безременному приводу и откидному корпусу печи (температура открывания < 180 °C)
- Плавно регулируемый привод с частотой вращения ок. 2-45 об/мин
- Отделенное от печи распределительное устройство с контроллером в отдельном настенном или напольном шкафу

Дополнительное оснащение для печей модельного ряда RSRB 80-500/11 - RSRB 120-1000/1:

- Трехзонное регулирование для оптимизации oднородности температуры
- Индикатор температуры в рабочей трубе, осуществляющий измерение с помощью дополнительного термоэлемента
- Регулирование в рамках партии за счет использования дополнительного термоэлемента в рабочей трубы
- Различные системы подачи газа с оптимальной продувкой садки технологическим газом через впуск с одной и выпуск с другой стороной трубы
- Газонепроницаемое ротационное соединение для подключения поворотного реактора к системе подачи газа
- Обратный клапан на выходе газа предотвращает проникновение воздуха, подсасываемого через места неплотного прилегания
- Вакуумная модель, в зависимости от используемого насоса до 10-2 мбар
- Открытый с обеих сторон реактор из кварцевого стекла с утолщениями для более качественного перемешивания садки в трубе
- Пакет оснащения, упрощающий загрузку и разгрузку рабочей трубы, включающий в себя следующие элементы:
- Смесевой реактор из кварцевого стекла со встроенной лопастью для оптимального перемешивания садки, с одной стороны закрыт, с другой — большое отверстие
- Механизм опрокидывания влево/вправо. Для заполнения и для термической обработки печь опрокидывается вправо до упора, таким образом вся партия подается прямо в печь. Для опорожнения печь опрокидывается в другую сторону, чтобы удалить порошок из реактора. В извлечении реактора больше нет необходимости
- Печь смонтирована на опорной раме со встроенными распределительным устройством и контроллером, оснащенной транспортировочными роликами

Технические характеристики модели RSRB 120-750/11/B400:

- Максимальная температура 1100°С
- Внешние размеры (ШxГxВ) 1395 x 525 x 440 мм
- Вес 120 кг
- Потребляемая мощность 6,6 кВт
- Электросеть 3-фазное напряжение
- Обогреваемая длина 750 мм
- Постоянная длина (температура +/- 5К) 250 мм3
- Длина трубы 1390 мм
- Диаметр трубы внешний 106 мм
- Диаметр трубы внутренний 100 мм


Объем функций контроллера B400:

- Количество программ 5
- Сегменты 4
- Специальные функции (напр., воздуходувка или автоматические заслонки) 2
- Максимальное количество зон регулирования 1
- Управление с ручным регулированием зон да
- Регулирование садки/Регулировка плавильной ванны нет
- Автоматическая оптимизация да
- Часы реального времени да
- Наглядный ЖК-дисплей да
- Графический цветной дисплей нет
- Сообщения о состоянии открытым текстом да
- Ввод данных при помощи сенсорной панели нет
- Ввод данных при помощи Jog Dial и кнопок да
- Ввод имени программы(например "Спекание") да
- Блокирование клавиш да
- Управление пользователями да
- Функция пропуска для смены сегментов да
- Ввод программы с шагом в 1°C или 1 минуту да
- Регулируемое время пуска (напр., для использования электроэнергии по ночному тарифу) да
- Переключение °C/°F да
- Счетчик КВтч да
- Счетчик часов эксплуатации да
- Выход заданного значения нет
- NTLog Comfort для HiPoSystems: запись технологических данных на носитель информации нет
- NTLog Basic для контроллера Nabertherm: запись технологических данных с помощью USB- накопителя да
- Интерфейс для ПО VCD опция
- Память неисправностей да
