Осциллограф демонстрационный двухканальный (приставка к телевизору)

Осциллограф предназначен для наблюдения формы и частоты периодических электрических сигналов при проведении различных демонстрационных опытов по курсу электродинамики средней школы (в качестве монитора используется телевизор с низкочастотным видеовходом).

Габаритные размеры в упаковке (дл.*шир.*выс.), см: 24*16*9. Вес, кг, не более : 0,9.

Питание, В: 12 через адаптер (от сети 220 В, 50 Гц).

Потребляемая мощность, Вт, не более 5.

Масштабная сетка на экране телевизора: 8х8 делений.

Число входных каналов: 2.

Диапазон частот входных сигналов:

на каждом канале, кГц: 0…500.

при включении разделительной емкости: 10 Гц…500 кГц.

Диапазон уровней входных сигналов: 20 мВ/дел…1 В/дел (20, 50, 100, 200, 500 мВ и 1 В).

Диапазон горизонтальной развертки: 10 мкс/дел…50 мс/дел (10, 20, 50, 100, 200, 500 мкс и 1, 2, 5, 10, 20, 50 мс).

Входной импеданс: 1 мОм, 25 пФ.

Режимы работы: одноканальные (А или Б) в режиме непрерывной развертки, двухканальные (А и Б одновременно) в режиме непрерывной развертки, (X/Y) в режиме развертки от внешнего источника (при отключенном генераторе развертки).

Режим синхронизации: внутренний от сигнала.

Регулировка смещения осциллограмм по вертикали: раздельно по каждому каналу.

Цифровое экранное меню: установки масштаба входных уровней, развертки и режимов работы.

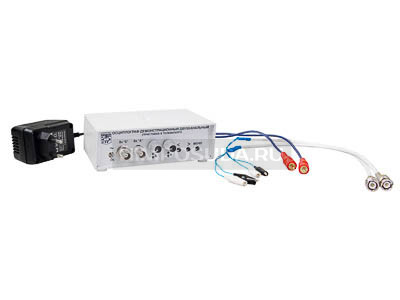

В комплект входят: осциллограф – 1 шт., адаптер – 1 шт., кабель типа «тюльпан» для подключения к телевизору – 1 шт., кабели для подключения сигнала – 2 шт., руководство по эксплуатации – 1 шт.
