Комплект 5 ГИА по физике

Комплект оборудования № 5 предназначен для лабораторных работ при проведении основного государственного экзамена (ОГЭ) по физике.

Габаритные размеры в упаковке (дл.*шир.*выс.), см: 30,5*30,5*9,0. Вес, кг, не более 1,8.

Питание источника, частота 42В/50 Гц

Выходные напряжения при максимальном токе нагрузки:

постоянного тока (нестабилизированное) 4,5 В переменного тока 4,5 В

Максимальный ток нагрузки 2 А

Класс точности амперметра и вольтметра 2,5

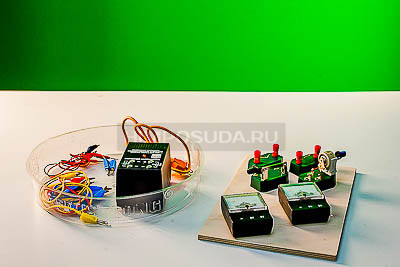

Комплектность: источник питания постоянного и переменного тока (4,5 В) – 1 шт., вольтметр (0–6 В, цена дел. 0,2 В и 0–3 В, цена дел. 0,1 В) – 1 шт., амперметр (0–3 А, цена дел. 0,1 А и 0–6 А, цена дел. 0,02 А) – 1 шт., переменный резистор (10±0,5 Ом, 3 А) – 1 шт., резистор R1 (12,0±0,8 Ом, 5 Вт) – 1 шт., резистор R2 (6,0±0,4 Ом, 5 Вт) – 1 шт., соединительные провода – 8 шт., ключ – 1 шт., рабочее поле (длина 290±1 мм, ширина 290±1 мм) – 1 шт., лоток круглый пластиковый (Ø 29,0±0,5 см) – 1 шт., руководство по эксплуатации – 1 шт.

Источник питания собран на печатной плате, в пластмассовом корпусе, снабжен вилкой полюсной. На крышке корпуса установлены гнезда для подключения нагрузки (постоянный и переменный ток) и индикатор включения источника.

Амперметр и вольтметр – приборы магнитоэлектрической системы с равномерной шкалой и двойной оцифровкой. Нижняя оцифровка шкалы амперметра позволяет проводить измерения в пределах 0…0,6 А, верхняя в пределах 0…2 А. Цена деления шкалы на первом пределе 0,05 А, на втором 0,1 А. Нижняя оцифровка шкалы вольтметра позволяет проводить измерения в пределах 0…3 В, верхняя в пределах 0…6 В. Цена деления шкалы на первом пределе 0,1 В, на втором 0,2 В. Приборы имеют три входных гнезда, левое обозначено знаком "—" для того, чтобы не перепутать полярность при подключении. На лицевую сторону корпуса каждого прибора выведен шлицевой корректор для установки стрелки на нуль шкалы. Приборы предназначены для работы в горизонтальном положении. Комплектуются соединительными проводами разного цвета со штепселями разного диаметра.

Приборы соответствуют требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования"; Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств.
