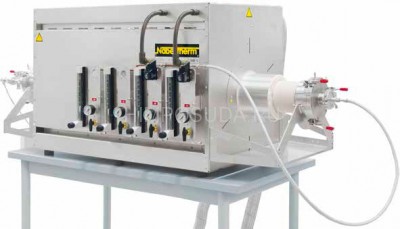

Трубчатая печь Nabertherm RHTH 120/600/18/P470 для горизонтального режима, с трубой C799,120х105х830 мм

Высокотемпературные трубчатые печи поставляются как в горизонтальном исполнении линейный ряд RHTH 50/150/.. - RHTH 120/600/.., так и в вертикальном (тип RHTV). Высококачественные изоляционные материалы из изготовленных методом вакуумного формования волокнистых плит делают возможным энергосберегающий режим и быстрое время нагрева за счет малой аккумуляции тепла и теплопроводности. Благодаря оснащению различными пакетами подачи газа термическая обработка может выполняться в среде негорючего или горючего защитного или реакционного газа или в вакууме.

Основные характеристики модельного ряда RHTH 50/150/.. - RHTH 120/600/:

-Tмакс 1600 °C, 1700 °C или 1800 °C
- Нагревательные элементы из дисилицида молибдена, размещены в вертикальном положении для простоты замены
- Изоляция из керамических волокнистых плит, изготовленных методом вакуумного формования
- Прямоугольный внешний корпус с пазами для охлаждения при естественной конвекции
- Модели RHTV с настенным креплением
- Корпус из структурных листов из нержавеющей стали
- Керамическая рабочая труба из материала C799 вкл. волокнистые пробки для работы на воздухе входит в объем поставки
- Термопара типа B
- Блок мощности с низковольтным трансформатором и тиристорным контроллером
- Ограничительный регулятор температуры с регулируемой температурой отключения для класса термической защиты 2 согл. EN 60519-2 для защиты от превышения температуры для печи и продукта, а также с регулируемым максимальным температурным градиентом для защиты трубы
- Отделенное от печи распределительное устройство с контроллером в отдельном напольном шкафу

Дополнительное оснащение RHTH 50/150/.. - RHTH 120/600/:

- Регулировка садки с измерением температуры в рабочей трубе и пространстве печи за пределами труб
- Индикация температуры в рабочей трубе с дополнительным термоэлементом
- Газонепроницаемые фланцы для работы с защитным газом и вакуумом
- Ручная или автоматическая система подачи газа
- Трехзонное исполнение для оптимизации oднородности температуры (только RHTH)
- Обратный клапан на выпуске газа предотвращает попадание воздуха, подсасываемого из-за неплотности
- Каркас для вертикального режима

Технические характеристики модели RHTH 120/600/18/P470:

- Максимальная температура 1800°С
- Внешние размеры (ШxГxВ) 920 x 550 x 640 мм
- Вес 110 кг
- Потребляемая мощность 14.0кВт
- Электросеть 3-фазное напряжение
- Обогреваемая длина 600 мм
- Постоянная длина (температура +/- 5К) 200 мм3
- Длина трубы 830 мм
- Диаметр трубы внешний 120 мм
- Диаметр трубы внутренний 105 мм

Объем функций контроллера P470:

- Количество программ 50
- Сегменты 40
- Специальные функции (напр., воздуходувка или автоматические заслонки) 2-6
- Максимальное количество зон регулирования 3
- Управление с ручным регулированием зон да
- Регулирование садки/Регулировка плавильной ванны нет
- Автоматическая оптимизация да
- Часы реального времени да
- Наглядный ЖК-дисплей да
- Графический цветной дисплей нет
- Сообщения о состоянии открытым текстом да
- Ввод данных при помощи сенсорной панели нет
- Ввод данных при помощи Jog Dial и кнопок да
- Ввод имени программы(например "Спекание") да
- Блокирование клавиш да
- Управление пользователями да
- Функция пропуска для смены сегментов да
- Ввод программы с шагом в 1°C или 1 минуту да
- Регулируемое время пуска (напр., для использования электроэнергии по ночному тарифу) да
- Переключение °C/°F да
- Счетчик КВтч да
- Счетчик часов эксплуатации да
- Выход заданного значения да
- NTLog Comfort для HiPoSystems: запись технологических данных на носитель информации нет
- NTLog Basic для контроллера Nabertherm: запись технологических данных с помощью USB- накопителя да
- Интерфейс для ПО VCD опция
- Память неисправностей да
